Interruptor Termomagnético Riel Acti 9 iC60H 3P 20 A Curva C 10 kA (IEC 60898-1) 15 kA (IEC 60947-2)

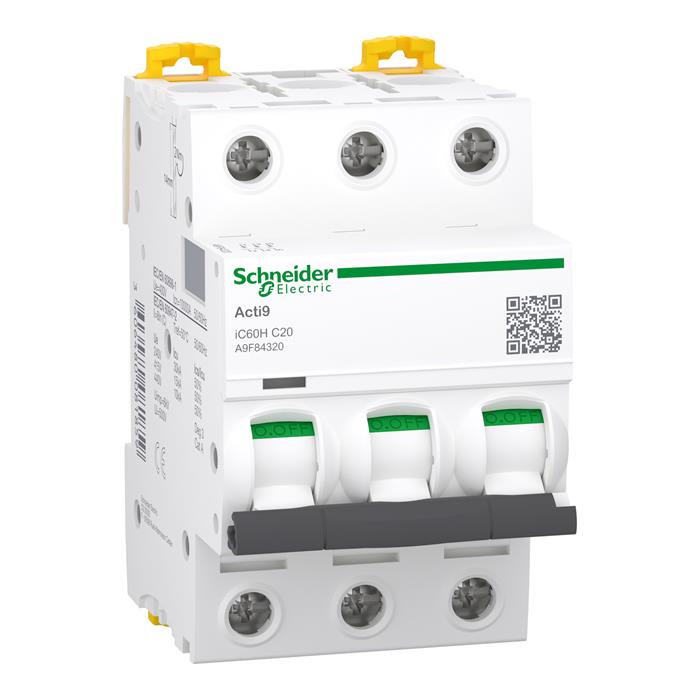

El Schneider Electric A9F84320 (Interruptor Termomagnético Riel Acti 9 iC60H 3P 20 A Curva C 10 kA (IEC 60898-1) 15 kA (IEC 60947-2)) es un interruptor automático miniatura (MCB) tripolar (3 polos), de 20A de corriente nominal, con curva de disparo C (disparo magnético entre 5 y 10 veces la corriente nominal), la curva de uso más generalizado en instalaciones comerciales e industriales, adecuada para cargas con corriente de arranque moderada como motores pequeños, tomacorrientes y equipos electrónicos. Este dispositivo protege circuitos eléctricos frente a sobrecargas y cortocircuitos, interrumpiendo automáticamente el paso de corriente cuando esta supera los límites seguros del conductor o del equipo protegido, siendo uno de los componentes de protección más utilizados en tableros de distribución eléctrica residencial, comercial e industrial.

Este interruptor está diseñado para circuitos de corriente alterna (AC) estándar, un aspecto que debe verificarse cuidadosamente antes de la instalación, ya que un dispositivo diseñado para AC no ofrece la misma protección ni el mismo comportamiento de interrupción en un circuito DC, y viceversa. La corriente de cortocircuito reportada por el fabricante para esta referencia es de 10kA (IEC 60898-1), 15kA (IEC 60947-2), un valor que debe ser igual o superior a la corriente de falla prevista en el punto de instalación del circuito para garantizar una protección efectiva.

Como parte de la línea Acti9 iC60H de Schneider Electric, este tripolar se monta sobre riel DIN de 35mm, el estándar de la industria eléctrica, ocupando 3 módulos de 5.4 cm de ancho total (aproximadamente 1.8 cm por polo), con una altura de 8.5 cm y una profundidad de 7.8 cm, dimensiones estándar del sistema modular DIN que permiten combinarlo con otros dispositivos de la misma familia dentro de un mismo tablero.

La selección correcta de la curva de disparo es tan importante como la selección de la corriente nominal: una curva demasiado sensible para el tipo de carga instalada provocará disparos intempestivos ante picos de arranque normales del equipo, mientras que una curva poco sensible puede retrasar la desconexión ante una falla real. Por esta razón, se recomienda validar el tipo de carga a proteger (resistiva, motor, electrónica sensible) antes de confirmar la curva de este interruptor.

El A9F84320 cumple con IEC 60898-1 · IEC 60947-2 · RETIE · NTC 2050, lo que garantiza su aceptación en proyectos certificados bajo RETIE en Colombia. En IMSEL, distribuidor autorizado Schneider Electric, esta referencia está disponible con ficha técnica y asesoría para confirmar la coordinación de protecciones con el interruptor principal aguas arriba y con los demás dispositivos del tablero.

Antes de especificar este interruptor, se recomienda verificar tanto la corriente nominal del circuito a proteger como la corriente de cortocircuito disponible en el punto de instalación, ya que ambos parámetros determinan si esta referencia es la adecuada o si se requiere una versión de mayor capacidad de corte de la misma línea Acti9 iC60H.

Al comprar este tipo de dispositivo a través de IMSEL, distribuidor autorizado Schneider Electric en Colombia, el cliente cuenta con acceso a la ficha técnica oficial, asesoría sobre la referencia exacta requerida según el proyecto y soporte postventa ante dudas de instalación o coordinación de protecciones con otros dispositivos del tablero. Este acompañamiento resulta especialmente valioso en proyectos donde el ingeniero especificador necesita validar la selectividad entre el interruptor principal y los interruptores derivados antes de emitir la orden de compra, o donde el contratista requiere confirmar plazos de entrega antes de comprometerse con el cronograma de obra. IMSEL también apoya en la cotización de proyectos completos, agrupando en una sola orden todas las referencias de protección eléctrica requeridas para un mismo tablero. Este acompañamiento comercial y técnico aplica por igual a compras unitarias de reposición y a pedidos consolidados para proyectos nuevos, manteniendo el mismo nivel de trazabilidad documental en ambos casos. Para instaladores y contratistas que manejan varios proyectos de forma simultánea, IMSEL también facilita la consulta de disponibilidad de múltiples referencias en una sola solicitud, evitando tener que verificar cada dispositivo de protección por separado antes de consolidar el pedido final de obra.
