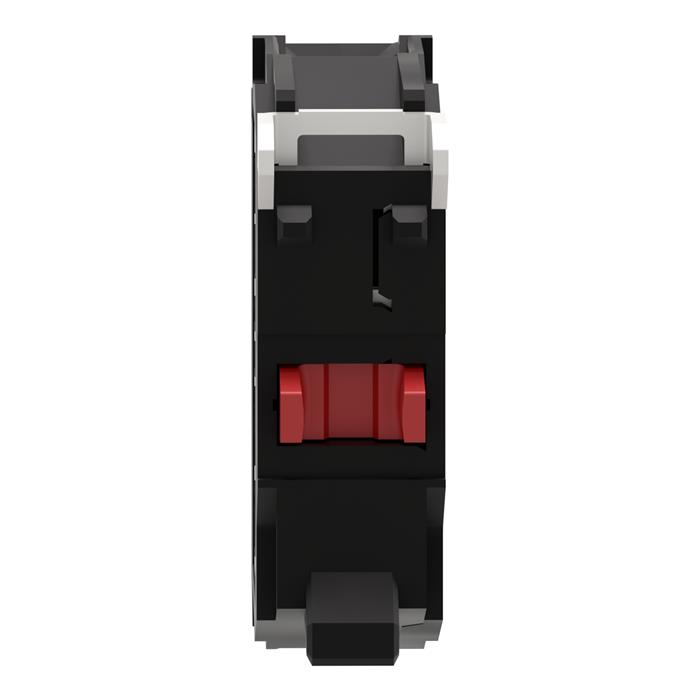

Bloque de contacto para botón de control, ZBE, Ø 22mm, 1 NC

El Schneider Electric ZBE102 (Bloque de contacto para botón de control, ZBE, Ø 22mm, 1 NC) es un bloque de contactos utilizado como complemento de cabezas de pulsador, selector o parada de emergencia de 22mm, montado en la parte posterior del panel de control. Su función es proporcionar el o los contactos eléctricos (NA/NC) que se conmutan cuando el operador acciona el dispositivo frontal correspondiente, sin necesidad de reemplazar la cabeza completa si solo se requiere cambiar la configuración de contactos.

Con configuración de contactos 1 NC, este bloque se ensambla por clip o por tornillo (según el fabricante y la serie) directamente sobre el cuerpo del dispositivo frontal, permitiendo un cableado ordenado del lado seco del tablero. Esta separación entre cabeza y bloque de contactos es una característica estándar de los sistemas de mando modulares de 22 y 30mm, y permite adaptar un mismo diseño de panel a distintos esquemas de control simplemente cambiando el bloque de contactos.

Los bloques de contactos de este tipo se utilizan tanto en instalación nueva como en mantenimiento correctivo, ya que es habitual que un bloque de contactos falle antes que la cabeza del dispositivo (por fatiga mecánica del resorte o desgaste de los contactos eléctricos), permitiendo así un reemplazo económico sin descartar el conjunto completo. Mantener en bodega los bloques de contacto más usados de cada serie reduce el tiempo de respuesta ante una falla de este tipo.

Con dimensiones aproximadas de 2.0 cm de ancho, 2.0 cm de alto y 3.0 cm de profundidad, y un peso estimado de 15 g, el ZBE102 es un componente compacto que no requiere herramientas especiales para su instalación más allá de un destornillador plano o Pozidriv, según el modelo.

El ZBE102 cumple con los estándares de compatibilidad de Schneider Electric para su línea de dispositivos de mando de 22mm, conforme a IEC 60947-5-1 · RETIE · NTC 2050. En IMSEL, distribuidor autorizado Schneider Electric, este accesorio está disponible con ficha técnica y asesoría para confirmar la compatibilidad exacta con la cabeza de pulsador, selector o parada de emergencia instalada en el proyecto.

Antes de realizar el pedido, se recomienda verificar la referencia exacta de la cabeza con la que se instalará este bloque de contactos, ya que existen variantes específicas por diámetro de montaje (22mm o 30mm), tipo de terminal (tornillo, faston o soldable) y fabricante, que no siempre son intercambiables entre series distintas sin adaptador.

Como distribuidor autorizado de Schneider Electric en Colombia, IMSEL mantiene inventario de las referencias de mayor rotación de esta línea, reduciendo los tiempos de espera habituales de una importación directa desde fábrica. Para proyectos de mayor volumen o con fecha de entrega crítica, se recomienda confirmar con anticipación la disponibilidad exacta de la referencia y, de ser necesario, evaluar referencias equivalentes dentro del portafolio de marcas que distribuye IMSEL, todas ellas con respaldo técnico y trazabilidad de fabricante. El canal de atención comercial de IMSEL permite además resolver dudas puntuales sobre normativa RETIE aplicable, condiciones de garantía del fabricante y procedimientos de devolución o cambio en caso de que la referencia recibida no corresponda a la requerida por el proyecto. Este acompañamiento comercial y técnico aplica por igual a compras unitarias de reposición y a pedidos consolidados para proyectos nuevos, manteniendo el mismo nivel de trazabilidad documental en ambos casos.
