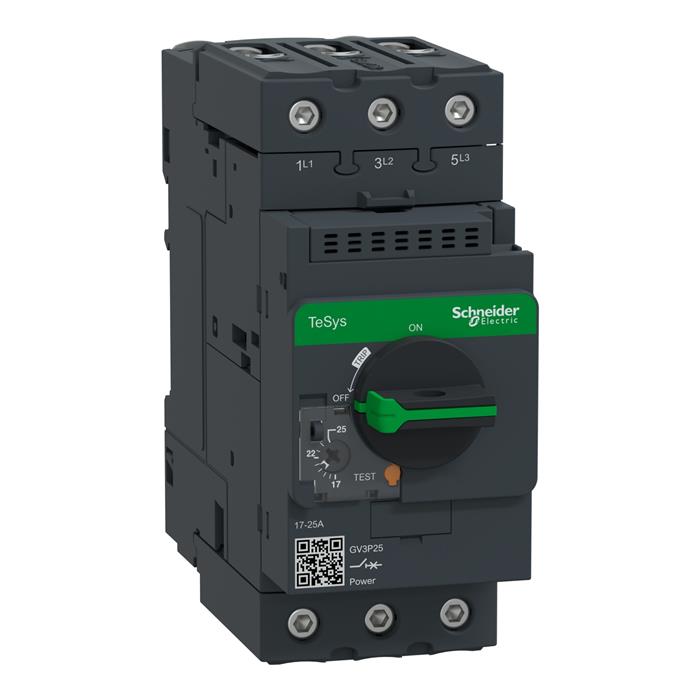

Guardamotor Termomagnético TeSys GV3 AC-3 17-25A 100KA 3P3D Manija Rotativa

El guardamotor Schneider Electric GV3P25 es la referencia de menor corriente dentro de la familia TeSys Deca frame 3 (GV3P) considerada en este catálogo, diseñada para proteger motores trifásicos de potencia baja a media con la robustez mecánica y eléctrica propia del frame 3. Su rango de ajuste térmico de 17 a 25 A permite calibrar la protección de motores de hasta 11 kW a 400/415 V, 15 kW a 500 V y 18,5 kW a 690 V, con una capacidad de ruptura de 100 kA tanto a 230/240 V AC como a 400/415 V AC. A diferencia de referencias equivalentes en frame 2, el GV3P25 incorpora terminales EverLink, tecnología patentada de Schneider Electric que mantiene constante la presión de conexión del conductor a lo largo del tiempo, un atributo que en proyectos con exigencias de confiabilidad extendida —como plantas de proceso continuo o instalaciones de difícil acceso para mantenimiento— reduce el riesgo de conexiones flojas y puntos calientes frente a soluciones con terminales de tornillo convencional. El mecanismo de disparo combina protección térmica ajustable, con corriente de disparo magnético calibrada en 350 A, y protección instantánea contra cortocircuitos dentro de la categoría de utilización A conforme a IEC 60947-2. La manija rotativa ofrece indicación visual clara de las posiciones ON/OFF/TRIP y función de aislamiento según IEC 60947-1, permitiendo su uso como punto de corte seguro durante labores de mantenimiento del motor asociado. Con dimensiones de 55 mm de ancho, 132 mm de alto y 136 mm de profundidad, y un peso de 0,96 kg, el GV3P25 comparte el mismo espacio físico que el resto de la familia frame 3, lo que permite mantener un diseño de tablero estandarizado incluso si en fases posteriores del proyecto se requiere escalar a referencias de mayor corriente dentro de la misma serie GV3P. Se instala sobre riel DIN de 35 mm o mediante fijación a placa con tres tornillos M4, alcanzando clasificación IK09 en su envolvente y una durabilidad mecánica y eléctrica de 50.000 ciclos. La elección entre GV2P (frame 2) y GV3P (frame 3) para un rango de corriente similar como el de 17-25A suele depender de la robustez mecánica requerida en la instalación y de la preferencia por terminales EverLink frente a terminales de tornillo, siendo el frame 3 la opción recomendada cuando se busca mayor tolerancia a vibración o menor frecuencia de mantenimiento de apriete. El GV3P25 cumple con IEC 60947-2, IEC 60947-4-1, UL 60947-4-1 y CSA C22.2 No. 60947-4-1, lo que garantiza su aceptación en proyectos certificados bajo RETIE y NTC 2050 en Colombia. En IMSEL, distribuidor autorizado Schneider Electric, esta referencia está disponible con ficha técnica, certificado de conformidad y soporte para el diseño de arrancadores completos. Para equipos de menor potencia como los protegidos por el GV3P25, algunos proyectos optan igualmente por el frame 3 pensando en una futura ampliación de capacidad del motor, ya que el mismo espacio de montaje en tablero admite referencias de mayor corriente dentro de la serie GV3P sin necesidad de rediseñar la disposición física del riel DIN.
