Guardamotor EasyPact TVS - GZ1 3P 2.5-4 A

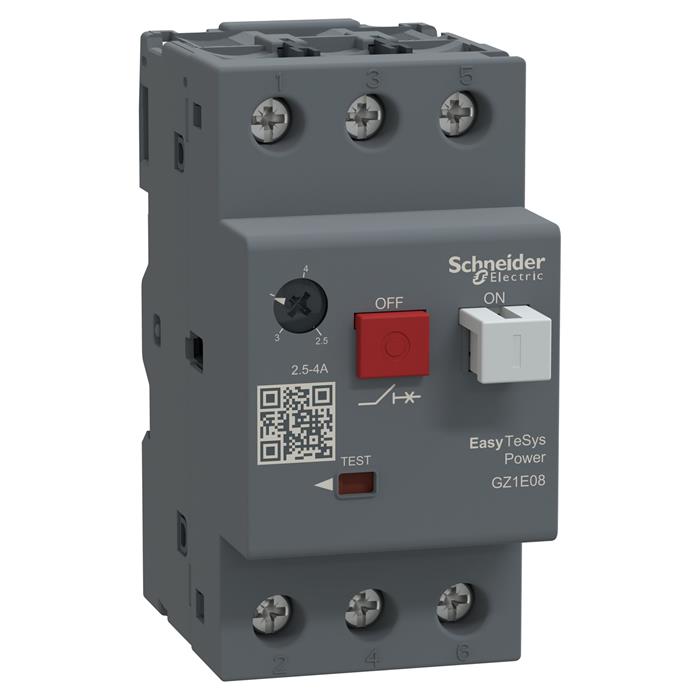

El Schneider Electric GZ1E08 es un dispositivo de protección de motor de la serie Easy TeSys GZ1 (EasyPact TVS), calibrable entre 2.5-4 A, pensado para instalaciones industriales que requieren maniobra manual local. Su mecanismo combina un elemento térmico bimetálico, que responde ante sobrecargas sostenidas, con un disparador magnético de acción instantánea que despeja cortocircuitos en milisegundos sin necesidad de fusibles adicionales, conforme a IEC 60947-4-1. Segun esta norma, la corriente de ajuste corresponde a la corriente nominal del motor y no a la corriente de disparo, lo que permite calibrar el equipo directamente en amperios sin cálculos adicionales.

Con el rango de ajuste de 2.5-4 A, este guardamotor protege motores trifásicos de aproximadamente 1.1 kW a 400V, cubriendo aplicaciones habituales en bombas, ventiladores, bandas transportadoras y equipos auxiliares de planta en la industria colombiana. La capacidad de ruptura declarada para esta referencia es de un valor certificado, lo que brinda margen de seguridad frente a fallas de cortocircuito en el punto de instalación.

Físicamente, el GZ1E08 mide 4.45 cm de ancho, 8.9 cm de alto y 7.8 cm de profundidad, con un peso aproximado de 260 g, y se instala sobre riel simétrica de 35 mm conforme a IEC 60715, lo que facilita su integración en tableros de distribución, centros de control de motores (CCM) y arrancadores compactos. Su indicación de posición ON/OFF/TRIP es clara y visible, y el dispositivo cumple función de aislamiento conforme a IEC 60947-1, lo que permite usarlo como punto de corte durante labores de mantenimiento.

Para especificadores e ingenieros de proyecto, la selección de esta referencia dentro de la familia Easy TeSys GZ1 (EasyPact TVS) facilita la estandarización del diseño de tablero, ya que los distintos calibres de corriente de la misma serie comparten el mismo espacio físico de montaje, lo que simplifica tanto el diseño inicial como una eventual ampliación de potencia del motor en el futuro sin rehacer la disposición del riel DIN.

El GZ1E08 cumple con IEC 60947-2 · IEC 60947-4-1 · RETIE · NTC 2050, lo que garantiza su aceptación en proyectos certificados en Colombia. En combinaciones de arranque directo, puede coordinarse con contactores para formar un arrancador completo (guardamotor mas contactor), logrando selectividad de protección según la tabla de coordinación del fabricante. En IMSEL, distribuidor autorizado Schneider Electric, esta referencia está disponible con ficha técnica y soporte para el diseño de arrancadores completos.

Como recomendación de mantenimiento, se sugiere verificar periódicamente que el valor de ajuste de corriente configurado en campo corresponda a la corriente de placa real del motor protegido, ya que un reajuste no documentado durante una intervención puede dejar al motor sin la protección térmica adecuada para su punto de operación.

Para instalaciones a la intemperie o en ambientes con polvo y humedad, se recomienda alojar el GZ1E08 en un gabinete con grado de protección adecuado (IP54 o IP65 según el caso), ya que por sí mismo el guardamotor está clasificado IP20 y su uso está previsto dentro de tableros o gabinetes cerrados. En IMSEL, distribuidor autorizado Schneider Electric en Colombia, esta referencia se despacha con trazabilidad de fabricante y respaldo técnico postventa para el diseño de tableros de distribución y centros de control de motores.
