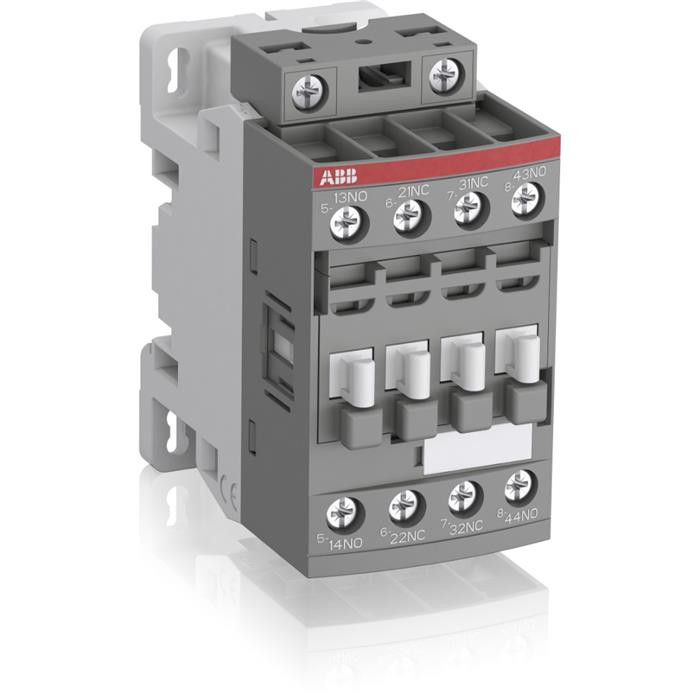

Contactor ABB AF09 – 1SBL137001R1310

El contactor ABB 1SBL137001R1310 pertenece a la línea AF y está diseñado para maniobrar motores trifásicos y cargas de potencia en baja tensión. Con una corriente nominal de 9 A en categoría AC-3 y 25 A en AC-1, cubre desde el arranque directo de motores hasta la conmutación de cargas resistivas, siendo una referencia habitual en tableros de control, centros de control de motores y maquinaria industrial en Colombia.

En términos de potencia, el 1SBL137001R1310 permite controlar motores de 4 kW a 400 V en servicio AC-3, lo que corresponde a aplicaciones como bombas, ventiladores, compresores y bandas transportadoras. La tensión máxima de empleo del circuito de potencia es de 690 V AC, y la configuración de polos principales es 3 NA, con contactos auxiliares 1 NA para señalización o enclavamiento en el circuito de mando.

La bobina de 100-250 V AC/DC es de tecnología electrónica: acepta alimentación en corriente alterna o continua dentro de todo el rango indicado, lo que permite usar la misma referencia en tableros con tensiones de control distintas y reduce el inventario de repuestos. Este tipo de bobina tolera mejor las caídas de tensión propias de redes rurales o de plantas con arranques pesados, evita el zumbido del circuito magnético y consume menos potencia de mantenimiento que una bobina convencional, lo que se traduce en menos calor dentro del tablero.

La instalación se realiza sobre riel DIN 35 mm o placa, con conexión de potencia mediante bornes de tornillo. Sus dimensiones son 45 x 86 x 77 mm (ancho x alto x profundidad) y su peso aproximado es de 270 g, datos que permiten planificar el espacio en el tablero y la distribución de equipos sobre el riel antes del montaje. Se recomienda respetar las distancias mínimas de aislamiento indicadas por el fabricante y el par de apriete de los bornes para evitar puntos calientes.

El 1SBL137001R1310 se fabrica conforme a la norma IEC 60947-4-1 para contactores y arrancadores electromecánicos y a la IEC 60947-5-1 para los contactos auxiliares. En Colombia, su uso en instalaciones eléctricas debe ajustarse al RETIE y a la NTC 2050, que exigen productos con certificado de conformidad y una correcta coordinación de protecciones. IMSEL entrega la documentación técnica necesaria para soportar la certificación del proyecto.

El 1SBL137001R1310 no protege por sí solo contra sobrecargas ni cortocircuitos: debe coordinarse con un guardamotor, un relé térmico o un interruptor automático según la tabla de coordinación de ABB. Seleccionar la protección de acuerdo con esa tabla asegura el nivel de coordinación requerido (tipo 1 o tipo 2) y evita la soldadura de contactos ante una falla.

Entre sus aplicaciones típicas se encuentran: bombas de agua y presurización de baja potencia, ventiladores y extractores industriales, bandas transportadoras livianas y tableros de control de maquinaria oem. Para aplicaciones con arranques frecuentes o inversión de giro (AC-4) conviene sobredimensionar el contactor, ya que la vida eléctrica de los contactos disminuye con cada arranque en caliente.

Al especificar el 1SBL137001R1310 conviene verificar tres puntos que suelen pasarse por alto en obra: que la tensión de bobina coincida con la del circuito de mando, que la corriente AC-3 cubra la corriente de placa del motor con margen, y que el espacio en el riel considere los accesorios que se agregarán, como bloques auxiliares frontales, temporizadores o supresores. Revisar estos puntos antes de la compra evita devoluciones y retrabajos de montaje.

En IMSEL, distribuidor autorizado ABB en Colombia, el 1SBL137001R1310 está disponible con ficha técnica, certificado de conformidad y asesoría para seleccionar la protección, los accesorios y la referencia de bobina adecuada para cada tablero. El equipo técnico puede apoyar la definición de arrancadores completos y la verificación de compatibilidad con equipos ya instalados.
