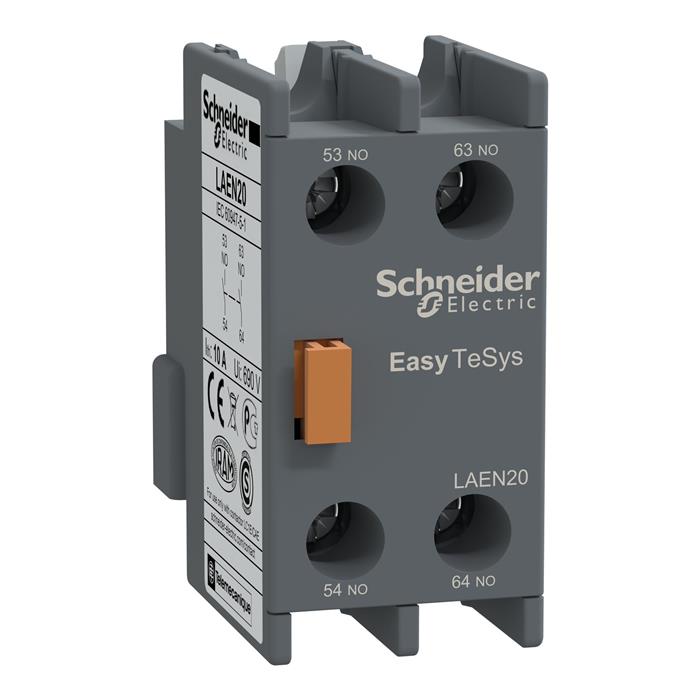

LAEN20 Bloque De Contactos Auxiliares 2Na P-Lc1E Schneider Electric

El LAEN20 de Schneider Electric es un bloque de contactos auxiliares de montaje frontal con composición 2NA, diseñado para ampliar las funciones de mando y señalización de contactores EasyPact TVS LC1E. Se acopla directamente sobre el contactor sin herramientas y queda mecánicamente vinculado a sus polos principales.

El bloque trabaja con una corriente térmica de 10 A y una tensión de empleo de hasta 690 V AC, con conexión por bornes de tornillo. Los contactos auxiliares se utilizan para enclavamientos eléctricos, retención (autoalimentación) del circuito de marcha, señalización de estado hacia el PLC y lámparas piloto.

Al estar vinculados mecánicamente con los polos principales, los contactos permiten conocer el estado real del contactor, un requisito para funciones de seguridad donde un contacto NC espejo debe reflejar fielmente la posición de los contactos de potencia. Las dimensiones y el peso deben confirmarse con la ficha técnica del fabricante.

El LAEN20 se fabrica conforme a la IEC 60947-5-1 para aparatos de circuitos de mando. Su uso en instalaciones colombianas se enmarca en el RETIE y la NTC 2050, que exigen productos con certificado de conformidad y una selección adecuada de protecciones y equipos de maniobra. Emplear accesorios originales del fabricante conserva la trazabilidad del conjunto y facilita la certificación del tablero.

Aplicaciones típicas: circuitos de marcha-paro con retención, enclavamiento eléctrico entre contactores de inversión de giro, señalización de estado en tableros con PLC y SCADA, y ampliación de contactos en contactores ya instalados sin necesidad de reemplazarlos.

Antes de instalarlo conviene verificar cuántos bloques admite el contactor, la composición de contactos requerida por el esquema eléctrico y el espacio frontal disponible dentro del tablero, especialmente si también se van a instalar supresores o módulos de interfaz sobre el mismo equipo.

Al comparar alternativas, conviene evaluar no solo el precio unitario del LAEN20, sino también la disponibilidad de repuestos, la trazabilidad del fabricante y el soporte técnico local. Un componente original con documentación completa simplifica las inspecciones de interventoría y reduce el riesgo de rechazos durante la certificación RETIE del tablero, un costo que suele superar ampliamente cualquier ahorro inicial en la compra.

En la práctica de mantenimiento industrial en Colombia, mantener en bodega las referencias críticas como el LAEN20 permite atender una falla en horas y no en días. Estandarizar referencias por planta, documentar su ubicación en los tableros y registrar la fecha de instalación facilita la planeación de repuestos y reduce el tiempo medio de reparación de los equipos.

Para compras de proyecto, IMSEL puede consolidar el LAEN20 con los demás componentes del tablero —protecciones, bornes, canaletas y accesorios de señalización— en una sola cotización, verificar la compatibilidad entre referencias y entregar la documentación técnica que exigen interventorías y certificadores. Este acompañamiento reduce el riesgo de recibir referencias equivocadas en obra y acorta los tiempos de montaje, especialmente cuando se trabaja con varias marcas en el mismo proyecto.

En IMSEL, distribuidor autorizado Schneider Electric en Colombia, el LAEN20 está disponible con ficha técnica, certificado de conformidad y asesoría técnica para confirmar compatibilidad con los equipos instalados, lo que reduce errores de pedido y tiempos de parada durante el mantenimiento.
