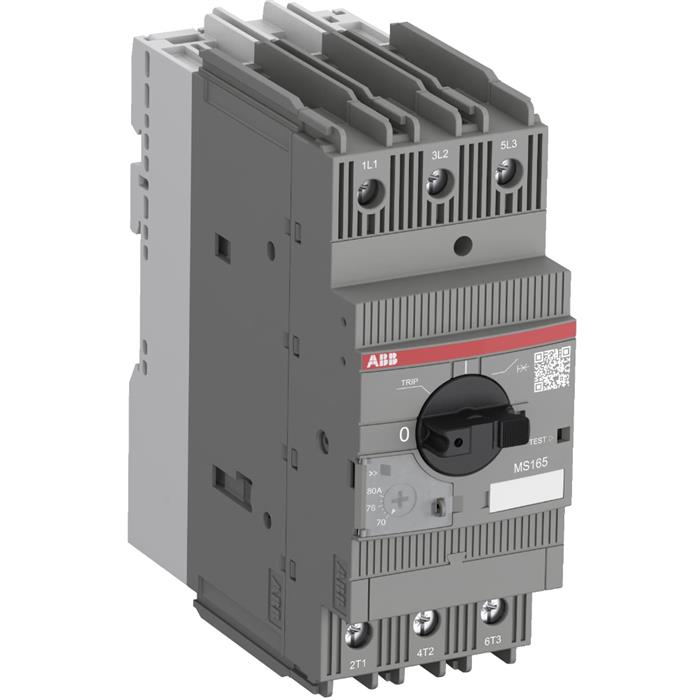

1SAM451000R1016 MS165-54 Arrancador Manual de Motor 40-54 A 65 kA ABB

El ABB MS165-54 (1SAM451000R1016) es un arrancador manual de motor —también llamado guardamotor o protector de motor fuseless— perteneciente a la serie MS165 de ABB Stotz-Kontakt. Su función es permitir el encendido y apagado manual de un motor trifásico o monofásico mientras lo protege contra sobrecargas prolongadas, cortocircuitos y fallas de fase, todo sin necesidad de fusibles, reaccionando en milisegundos ante una condición de falla y evitando así daños en el bobinado del motor y en el cableado aguas abajo. El rango de ajuste térmico de 40 a 54 A permite calibrar la protección para motores trifásicos de hasta 22 kW a 400 V, cubriendo un segmento habitual en aplicaciones de bombeo, compresores pequeños y ventiladores industriales de potencia media. Conforme a IEC/EN 60947-4-1, la corriente de ajuste representa la corriente nominal del motor, no la corriente de disparo, lo que facilita al técnico de campo calibrar el equipo directamente en amperios sin cálculos adicionales. Su capacidad de ruptura es de 50 kA tanto a 230/240 V AC como a 400/415 V AC, y su corriente instantánea de disparo magnético está fijada en 810 A. El mecanismo incluye clase de disparo 10, compensación de temperatura ambiente entre -25°C y +60°C, sensibilidad a pérdida de fase y mecanismo trip-free, que impide reactivar el motor manteniendo la manija forzada en posición ON durante una condición de falla activa, una característica clave de seguridad exigida en instalaciones industriales. Para tableros que requieren mayor capacidad de ruptura mediante coordinación tipo 2, el MS165-54 puede combinarse con contactores AF40 a AF65 de ABB, alcanzando hasta 65 kA de capacidad de ruptura conjunta, lo que lo hace apto tanto para instalaciones de arranque directo simple como para combinaciones guardamotor más contactor en centros de control de motores de mayor exigencia. El MS165-54 cumple con IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1 y CSA-C22.2 No. 60947-1, cumpliendo los requisitos para su uso en proyectos certificados bajo RETIE y NTC 2050 en Colombia. En IMSEL, distribuidor autorizado ABB, esta referencia se comercializa con ficha técnica oficial, trazabilidad de lote y respaldo técnico postventa. Un aspecto práctico para el técnico de mantenimiento es que el MS165-54 comparte huella de montaje y accesorios con el resto de la familia MS165, lo que permite reutilizar bloques de contactos auxiliares, contactos de señalización de disparo y barras de distribución trifásica entre distintas referencias del mismo proyecto, reduciendo el inventario de repuestos necesario en bodega. Esta estandarización de accesorios es especialmente valiosa en plantas con múltiples líneas de motores de potencia similar, donde simplificar el catálogo de repuestos reduce tiempos de parada ante una eventual falla.
